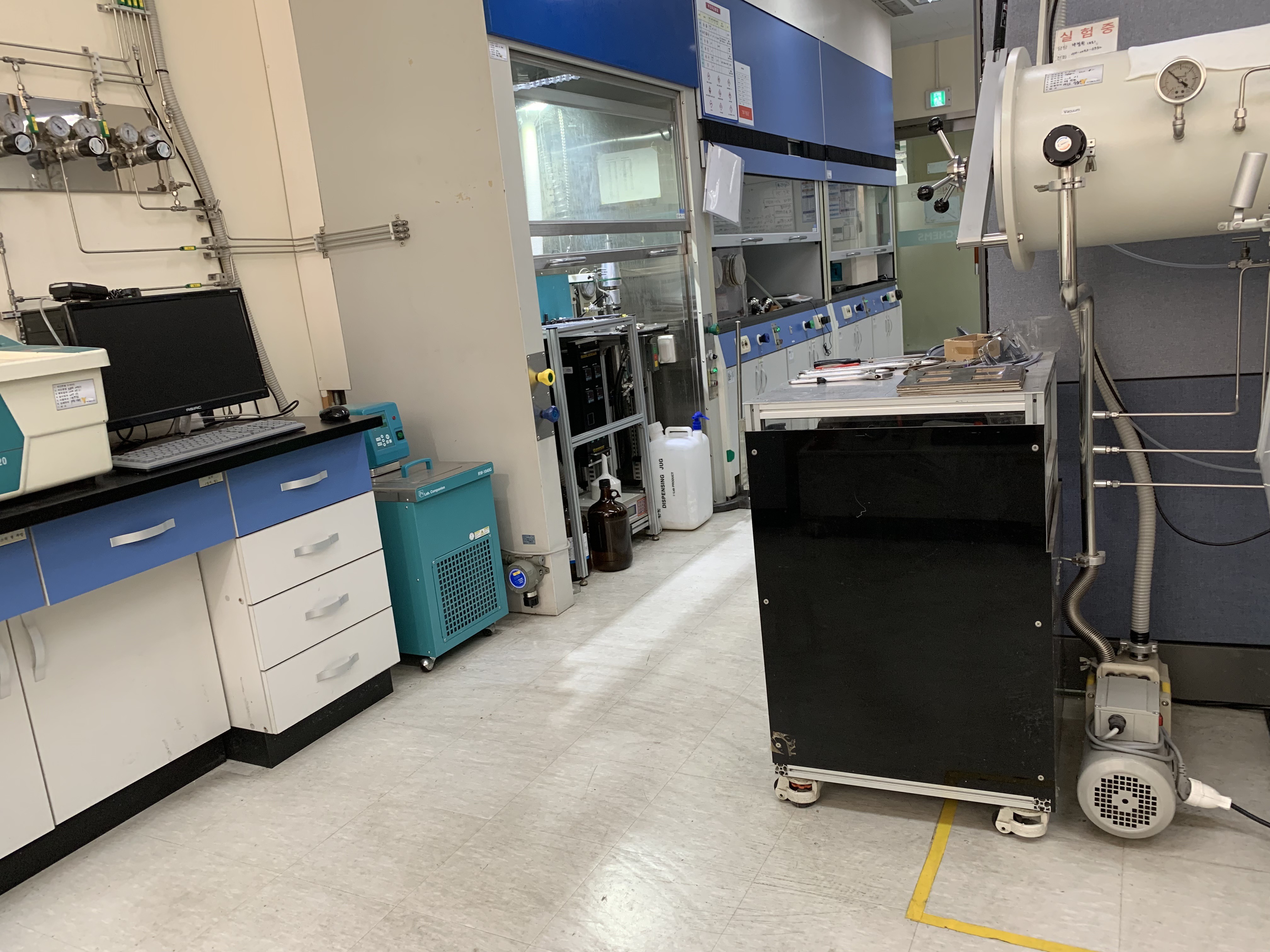

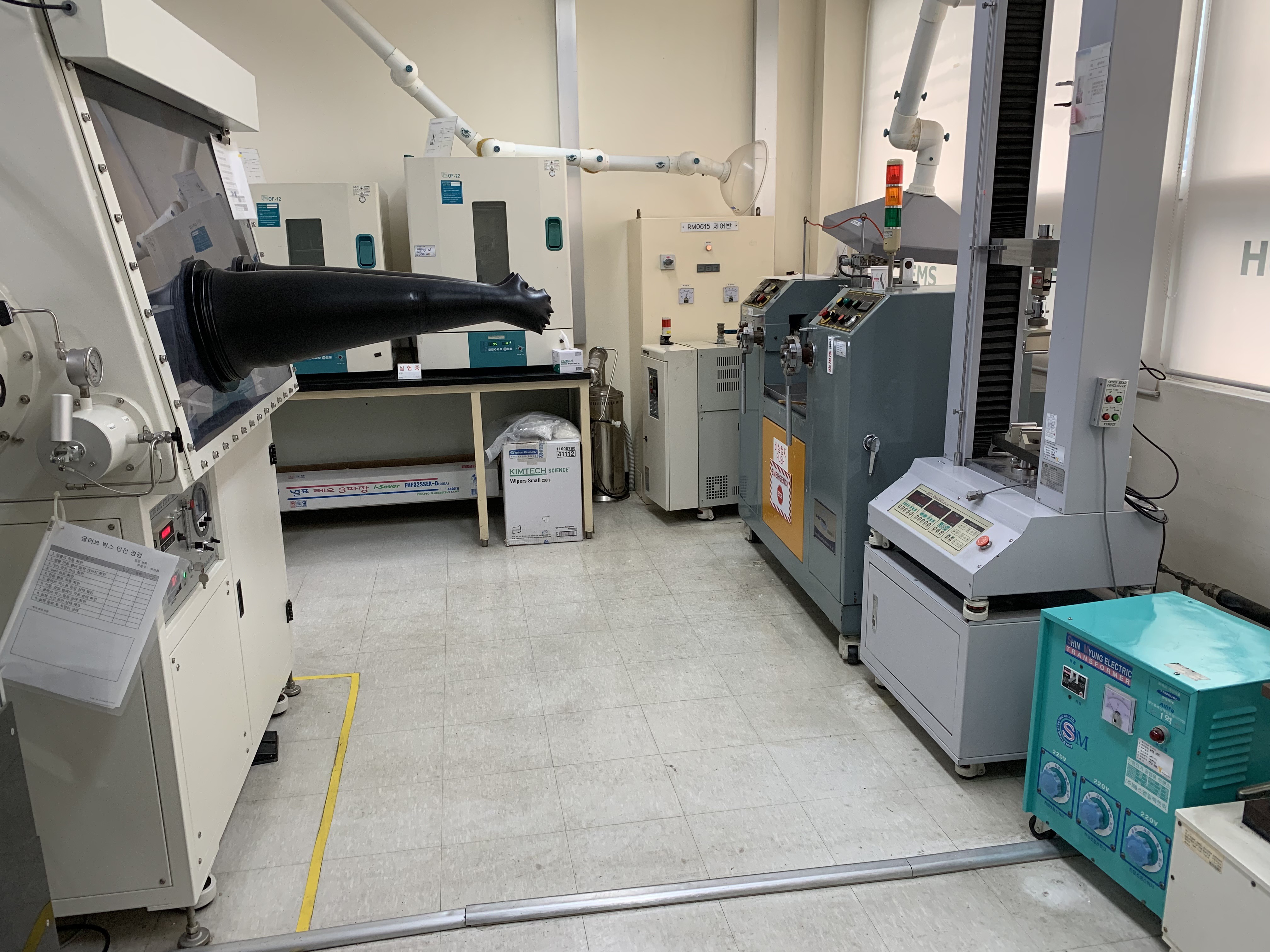

연구시설
-
국책 연구개발과제 수행 이력
경제협력권산업육성사업 수행 (산업통산자원부)
고객맞춤형 필름 및 부텐계 공중합체 원료 개발 (2018. 4 ~ 2020. 12)
중소기업 창업성장기술개발사업 수행완료 (중소기업청)
폴리부텐-1 수지의 응용분야 확대를 위한 촉매 및 첨가제의 개발 (2011. 11 ~ 2012. 10)
부품소재 신뢰성 기반기술확산사업 수행종료 (한국산업기술산업진흥원)
폴리부텐-1 수지의 신뢰성향상 (2009. 9 ~ 2011. 8)
산학연협력 시업부설연구소 지원사업수행종료 (중소기업청)
폴리부텐-1의 기계적 물성향상에 관한 연구 (2009. 6 ~ 2012. 5)

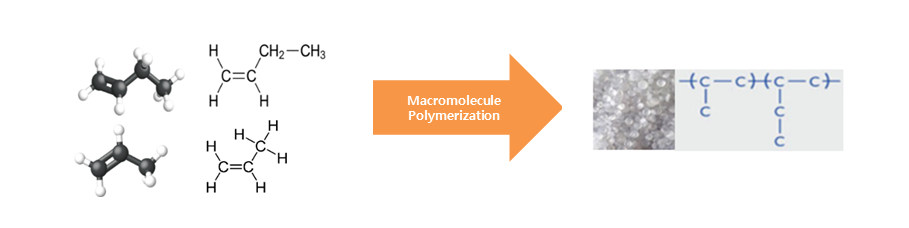

신제품 개발
■ 1-Butene copolymer
| Grade-name | YBPC-01 | YBPC-02 | YBEC-01 | YBEC-02 | ||
|---|---|---|---|---|---|---|
| Melt Flow Index (190°C / Load 2.16kg) |
g/10min | ASTM D 1238 | 4 | 4 | 1 | 4 |
| Tensile Strength at Break | MPa | ASTM D 638 | 40 | 45 | 51 | 49 |
| Elongation at Break | % | ASTM D 638 | 580 | 460 | 420 | 450 |
| Melting Temperature | °C | ASTM D 3418 | 58 | 100 | 110 | 100 |
| Application | Heat seal | Heat seal | Easy peel | Easy peel | ||
1. Copolymer is 1-butene based polymer. It is compatible with PE and PP, offering unique functions in both PE and PP based products
2. Copolymer is dispersed in PE with domain size of a few microns, which ensures stability of easy-peel property. Heat seal strength of film can be easily controlled.
3. Copolymer is also utilized as a modifier to improve low temperature heat sealability of PP films due to its compatibility and low melting point.
기술자료

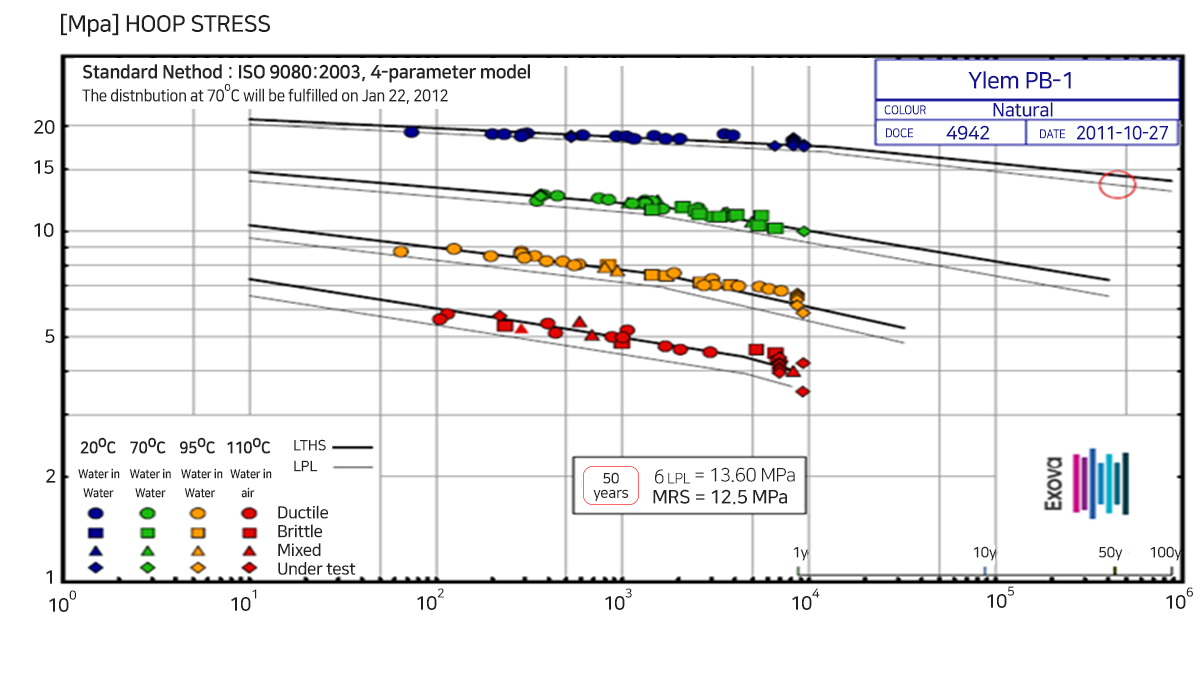

■ PLUMBING MATERIALS
| PB-1 | PP-R | PE-X | PVC-C | |
|---|---|---|---|---|
| Pipe OD, mm | 40 | 40 | 40 | 40 |
| Pipe ID, mm | 32.6 | 26.6 | 29.0 | 31.0 |
| Pipe wall thickness, mm | 3.7 | 6.7 | 5.5 | 4.5 |
| Standard Dimension Ratio | 11 | 6 | 7.3 | 9 |
| Pipe inner section area, mm2 | 835 | 556 | 661 | 755 |
| Flow speed @ 2 L/s, m/s | 2.4 | 3.6 | 3.0 | 2.6 |
| Pressure loss@ 2L/s, mbar/m | 18 | 50 | 33 | 24 |
| Ratio of Linear pipe weight | 1 | 1.66 | 1.44 | 1.57 |
■ PACKING MATERIALS

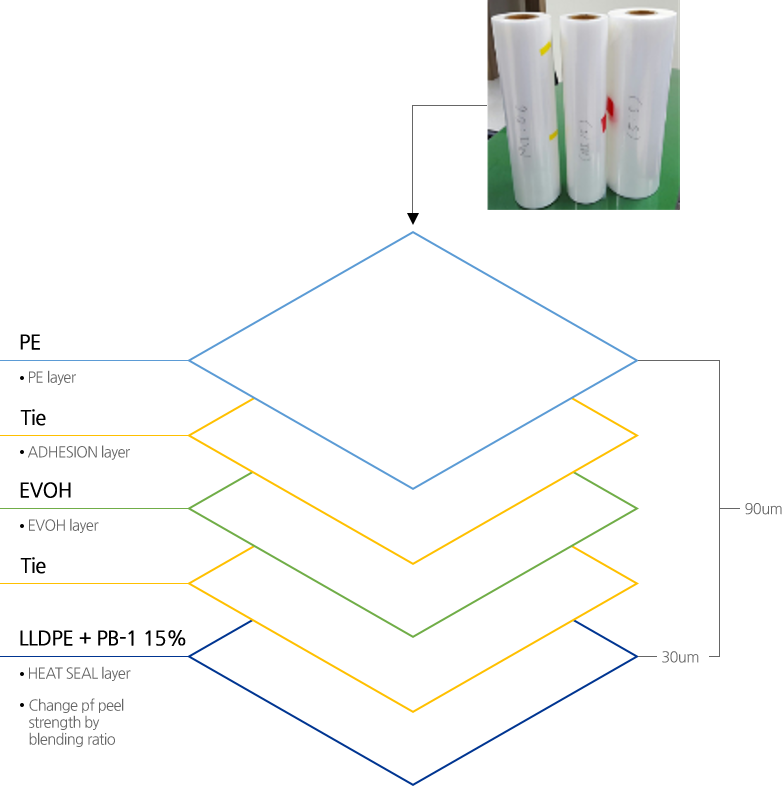

▪ EASY PEEL FILM

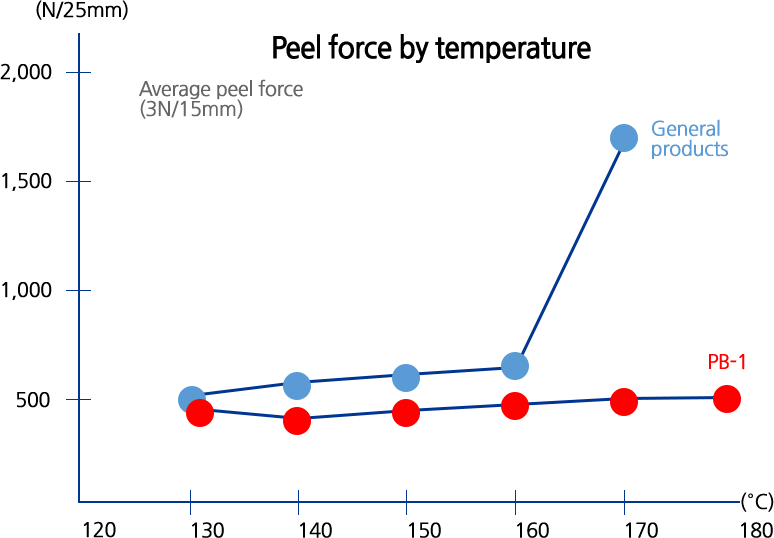

온도 별 박리하중 균일로 EASY PEEL 특성 우수

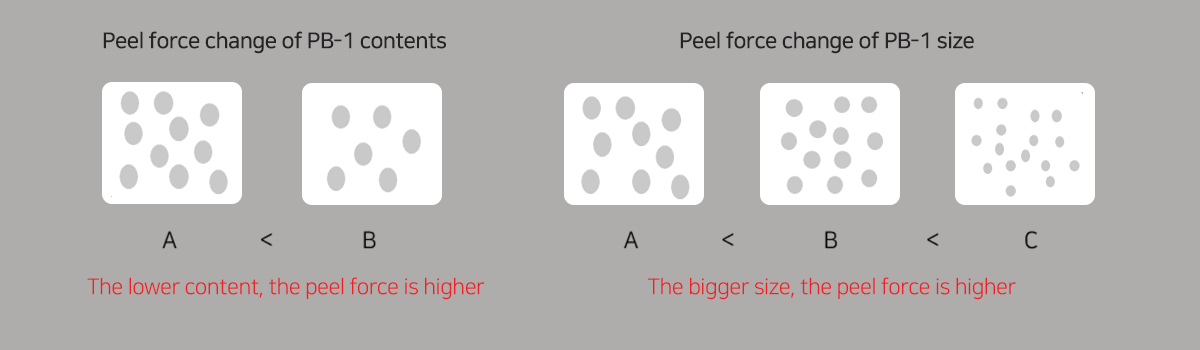

■ Method of peel force control
■ ADVANCED MATERIALS

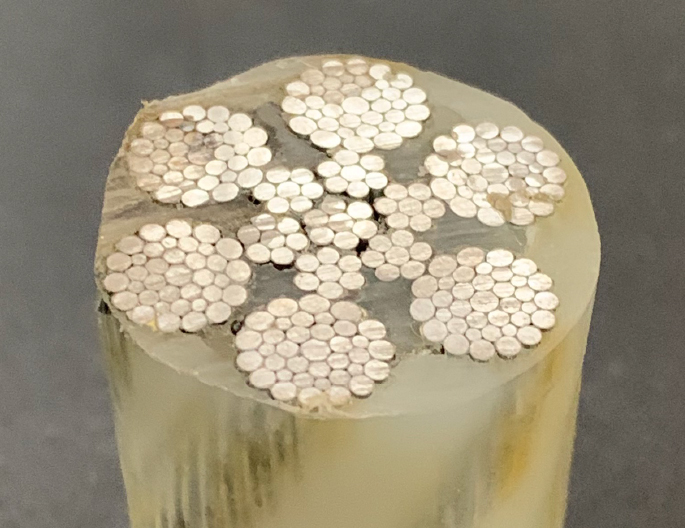

▪ STEEL-ROPE FILLER
-
FILLER STRESS TEST Affinity with surface treatment agent Impact PP Good Bad PB-1 Excellent Good -
▪ Fiber
| TEST ITEMS | Unit | PET | Nylon 6 | PBT | PB-1 |
|---|---|---|---|---|---|
| Melting temperature | ℃ | 255 | 220 | 225 | 125 |
| Tensile strength | g/de | 2.5~5.0 | 4.5~5.5 | 4.75 | 4.22 |
| Elongation | % | 22.3 | 45.5 | 38.3 | 36.6 |
| 신축신장율 | % | 0.28 | 1.28 | 0.86 | 1.02 |
| 신축탄성율 | % | 71.4 | 83.9 | 90.5 | 92.5 |

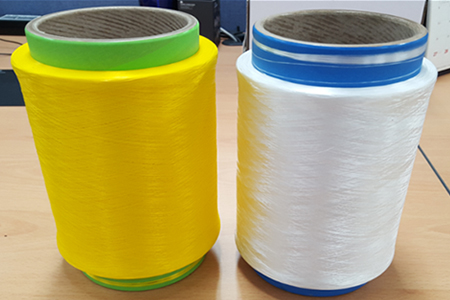

멀티사
모노사
